Fraunhofer-Institut für Solare Energiesysteme ISEFlexTrail ist ein neuartiges und innovatives Druckverfahren, das am Fraunhofer ISE erfunden wurde und derzeit unter Hochdruck entwickelt wird. Das Verfahren ermöglicht das Drucken von ultra-feinen (funktionalen) Linien mit einer minimalen Strukturbreite von 5-10 μm auf planaren und strukturierten Oberflächen. Die Druckgeschwindigkeit erreicht bis zu 500 mm/s, was das industrielle Verwertungspotenzial von FlexTrail unterstreicht. FlexTrail wurde ursprünglich für die Direktmetallisierung von Solarzellen entwickelt. Inzwischen hat sich das Einsatzgebiet aufgrund der chemischen Beständigkeit des Druckkopfes auch auf das Verdrucken von Ätzmedien, Dotierstoffen und anorganischen Polymeren (z.B. hydrierte Oligosilane und präkeramische Polysilazane) erweitert.
FlexTrail
Unsere Infrastruktur und Serviceleistungen für FlexTrail:
- Diverse Laboraufbauten für die Prozess- und Anwendungsentwicklung verfügbar
- Entwicklung von Druckprozessen mit Strukturbreiten von weniger als 10 µm
- Evaluierung des FlexTrail-Verfahrens für den Einsatz in diversen Anwendungen mit erhöhten Anforderungen hinsichtlich Ressourceneffizienz und Präzision
- Evaluierung von Druckmedien für den Einsatz in FlexTrail Druckprozessen

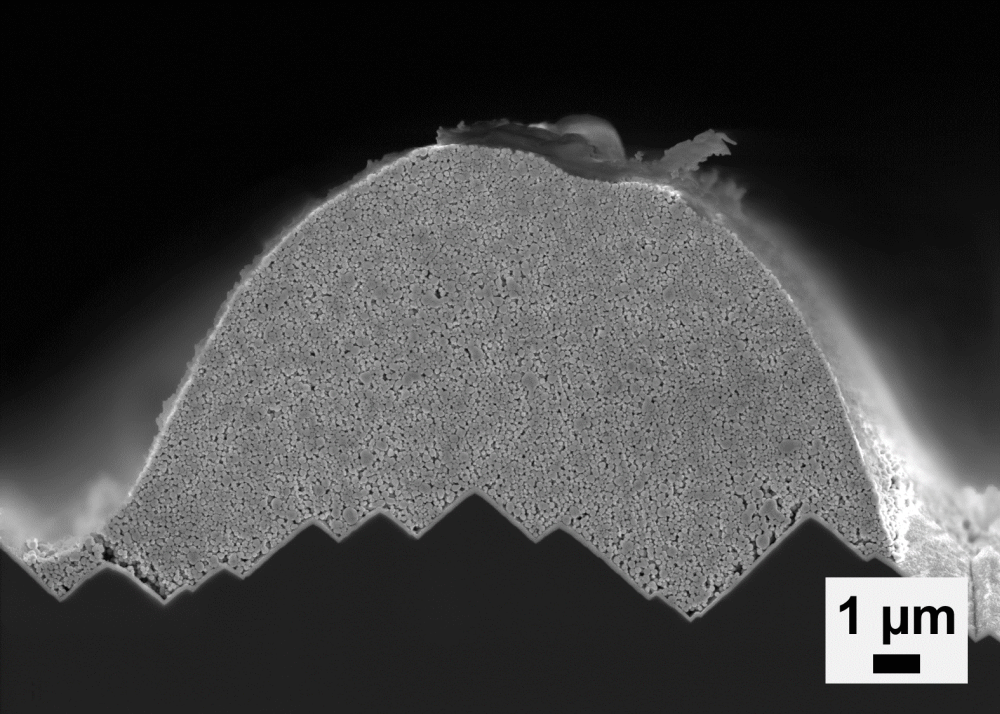

Querschnitt einer mittels FlexTrail gedruckten Leiterbahn auf einer texturierten industriellen Solarzelle.

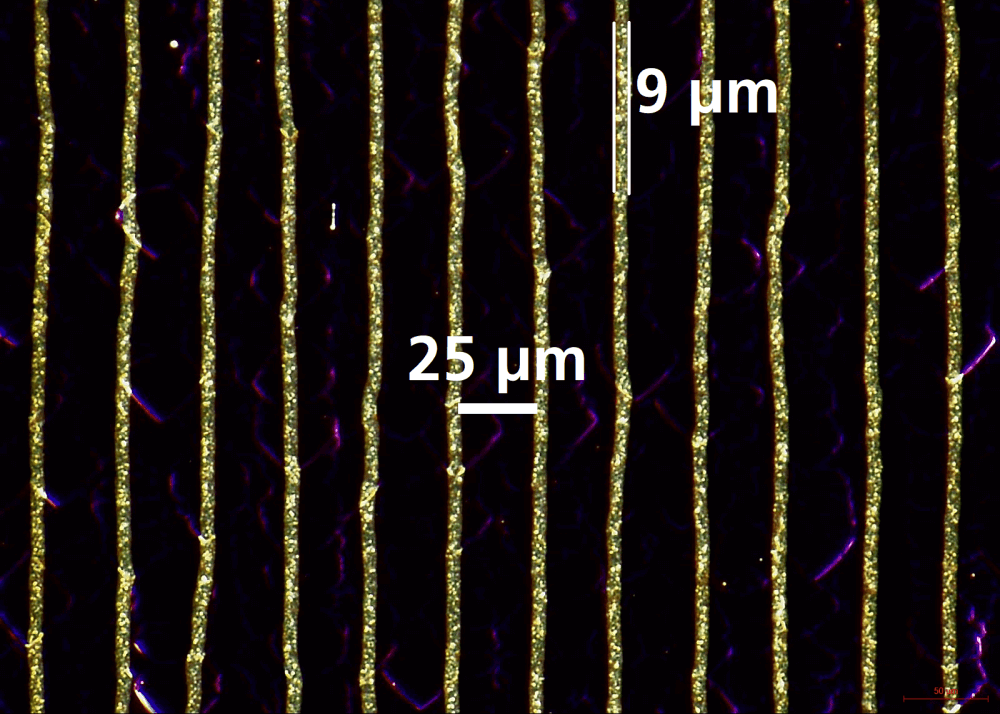

Aufsicht auf FlexTrail-gedruckte Leiterbahnen auf einer industriellen Solarzellen mit einer Strukturbreite von weniger als 10 µm. Die Leiterbahnen basieren auf nano-skaligen Silberpartikeln und sind insbesondere für Niedertemperaturanwendungen relevant.
