Medium Voltage Lab

Unser 20-kV-Labornetz wird über einen eigenen 40-MVA-Transformator aus dem 110-kV-Netz gespeist und erlaubt so Tests und Vermessungen von Systemen und Umrichtern ohne Beeinträchtigung Dritter.

In unserem großflächigen Mittelspannungstestfeld mit direktem Anschluss an ein eigenes 20 kV Netz können wir jegliche Komponenten für die Mittelspannung vermessen. Umrichter, Transformatoren u.a. bis zur Größe eines 40 Fuß Containers finden hier Platz. Unsere Stärke sind dabei kundenspezifische Messungen.

Wenn Sie eine spezielle Messung durchführen möchten und Ihnen das Equipment oder auch einfach die Anschlussleistung fehlt, dann kontaktieren Sie uns gerne.

• 100 m² Fläche für Wechselrichteruntersuchungen mit separatem Steuerraum
• 3-30 kV / 2,5 MVA regelbarer Transformator
• Direkter Anschluss an 20 kV / 20 MVA mit wechselrichterspezifischem Transformator

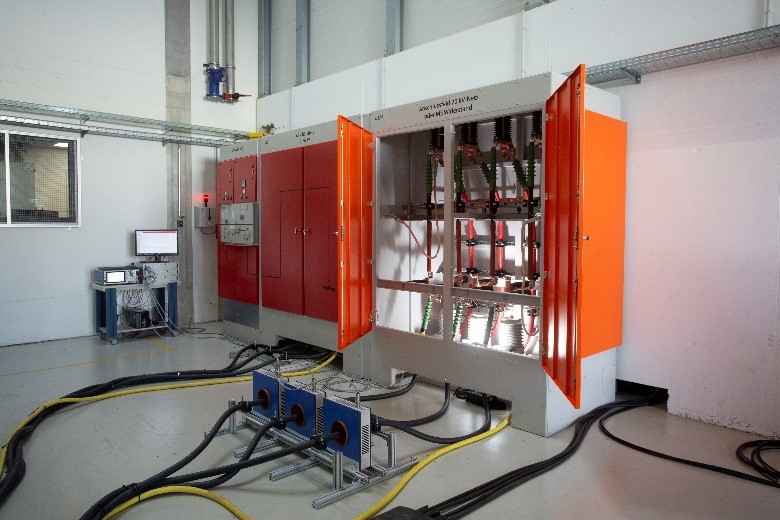

• 1 MW ohmsche Last für 20 kV_AC dreiphasig oder 36 kV_DC
• UVRT- und OVRT-Prüfungen für Wechselrichter mit bis zu 8 MVA Nennleistung möglich
• Hochpräzise Power Analyzers bis zu 36 kV_AC / 1 kA_AC

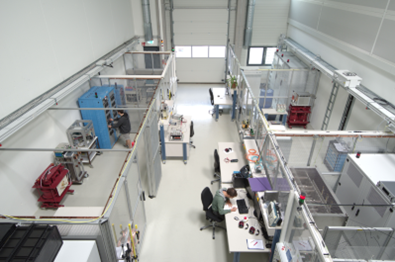

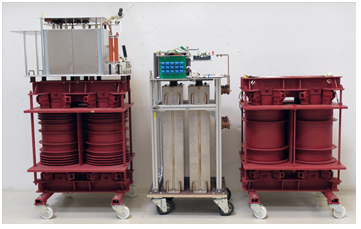

• 140 m² Laborfläche mit 4 Käfigen für Leistungselektronik für die Mittelspannung
• 1 MVA hochdynamischer Netzsimulator
• 7-40 kV / 600 kW Gleichstromquelle
• 3-12 kV (50 Hz) / 150 kVA dreiphasiger regelbarer Transformator
• 15 kV (16,7 Hz) / 200 kVA Einphasentransformator
• 36 kV / 60 kW ohmsche Last
• 6 kV / 120 kW ohmsche Last
• Hochpräzisions- und Hochfrequenzmessgeräte bis zu 30 kV / 1 MHz und 100 A / 15 MHz

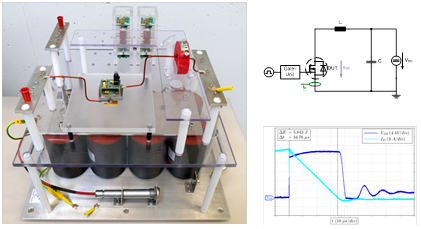

• Drei Teststände für Doppelpulsversuche auf Hochspannungsgeräte
  • bis zu 20 kV / 300 A
  • bis zu 6 kV / 1000 A
  • bis zu 2 kV / 3600 A

• Messung mit passiver Spannungstastkopf und Stromwandler mit hoher Bandbreite
  • Geringe parasitäre Kapazitäten der Drossel für hohe dv/dt bis zu 200 kV / µs
  • Temperaturbereich von 25 bis 200 °C

• Avalanche-Versuche auf Transistoren und Dioden zur Messung von Avalanche-Energie
• Avalanche-spannung bis zu 35 kV möglich
• Spezielle Aufbau mit Flüssigkeitsisolierung möglich
• Temperaturbereich von 25 bis 200 °C

• Prüfteststand für Spannungen bis zu 35 kV
• Auflösung der Strommessung <10 nA
• Messungen nach DIN IEC 60747-8
• Temperaturbereich 25-200 °C
• Prüflinge können auch als DCB in Flüssigkeitsisolierung (MIDEL 7131) montiert werden, wenn kein Prototypengehäuse verfügbar ist

Parameterbestimmung von Leistungshalbleiter-Prototypen bei unterschiedlichen Betriebsbedingungen:

• I/V-Parameter (R_on, V_break, Leckstrom, V_th, V_sat,...)
• Transistorkapazitäten bei hohen Biasspannungen (C_iss, C_oss, C_rss, C_ies, C_oes, C_res, R_g)
• Messung der Gate-Ladung Q_g
• Großer Strom- und Spannungsbereich bis zu 1,5 kA / 3 kV
• Thermischer Testbereich +25 bis +250 °C
• Datenblättercharakterisierung
• Oszilloskop-Messungen
