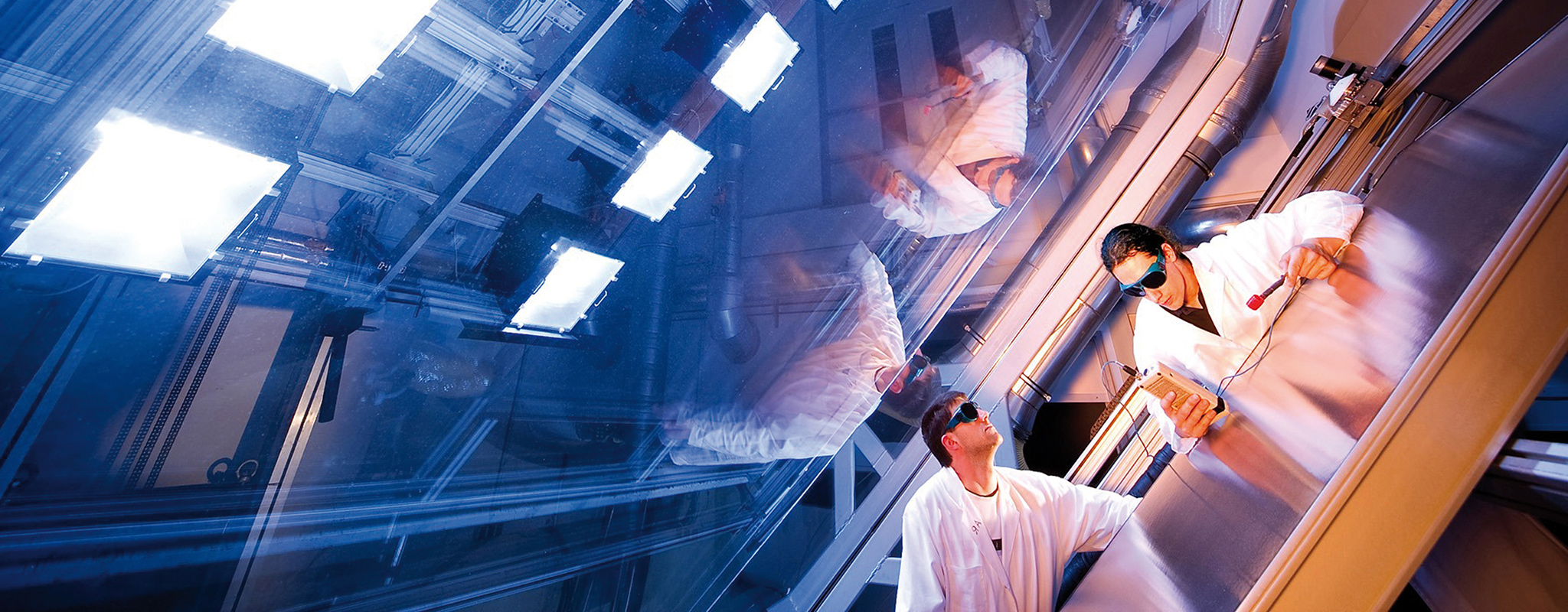

TestLab Solar Thermal Systems – Solarsimulator

Zur wetterunabhängigen Leistungsmessung an abgedeckten oder unabgedeckten wasser- oder luftdurchströmten Solarkollektoren. Der Prüfstand verfügt über eine herausragende Wiederholgenauigkeit und ist im Rahmen des TestLab Solar Thermal Systems vollständig zur Durchführung von Messungen nach EN 12975 / ISO 9806 akkreditiert.

© Fraunhofer/Foto: Thomas Ernsting

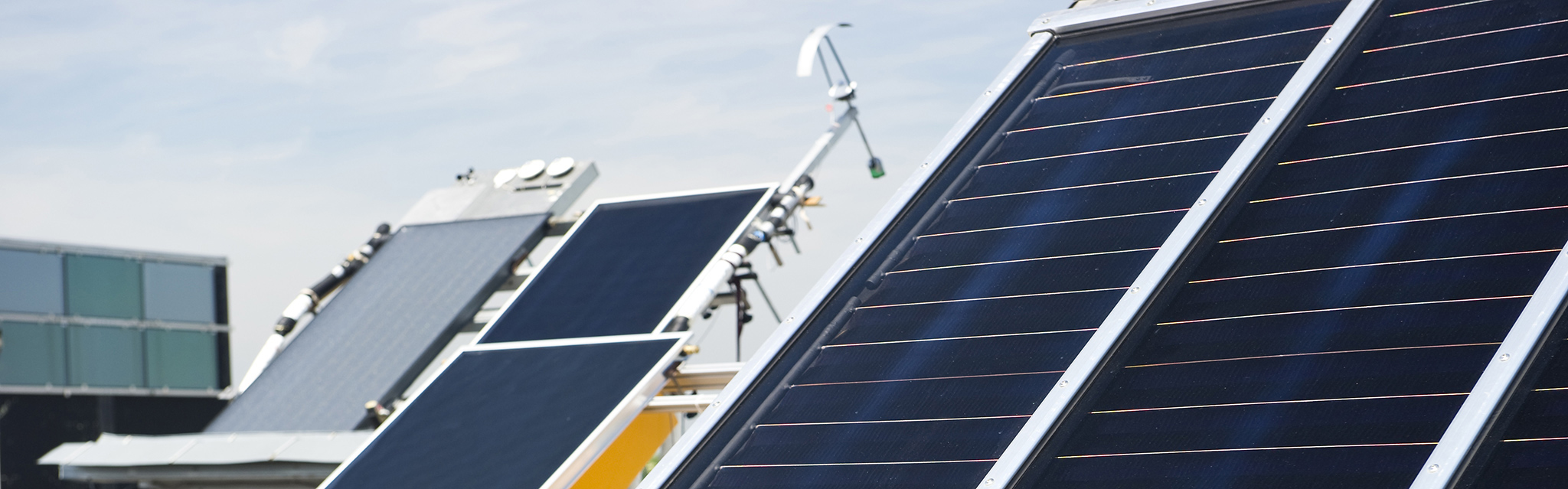

TestLab Solar Thermal Systems – Außenprüfstände

Zur Durchführung von Leistungs- und Funktionsprüfungen an abgedeckten oder unabgedeckten wasser- oder luftdurchströmten Solarkollektoren. Für die Leistungsmessung kommt sowohl die stationäre als auch die quasi-dynamische Prüfmethode zum Einsatz. Es werden die aktuellsten Normanforderungen erfüllt und die Prüfstände sind im Rahmen des TestLab Solar Thermal Systems vollständig zur Durchführung von Messungen nach EN 12975 / ISO 9806 akkreditiert.

© Fraunhofer ISE

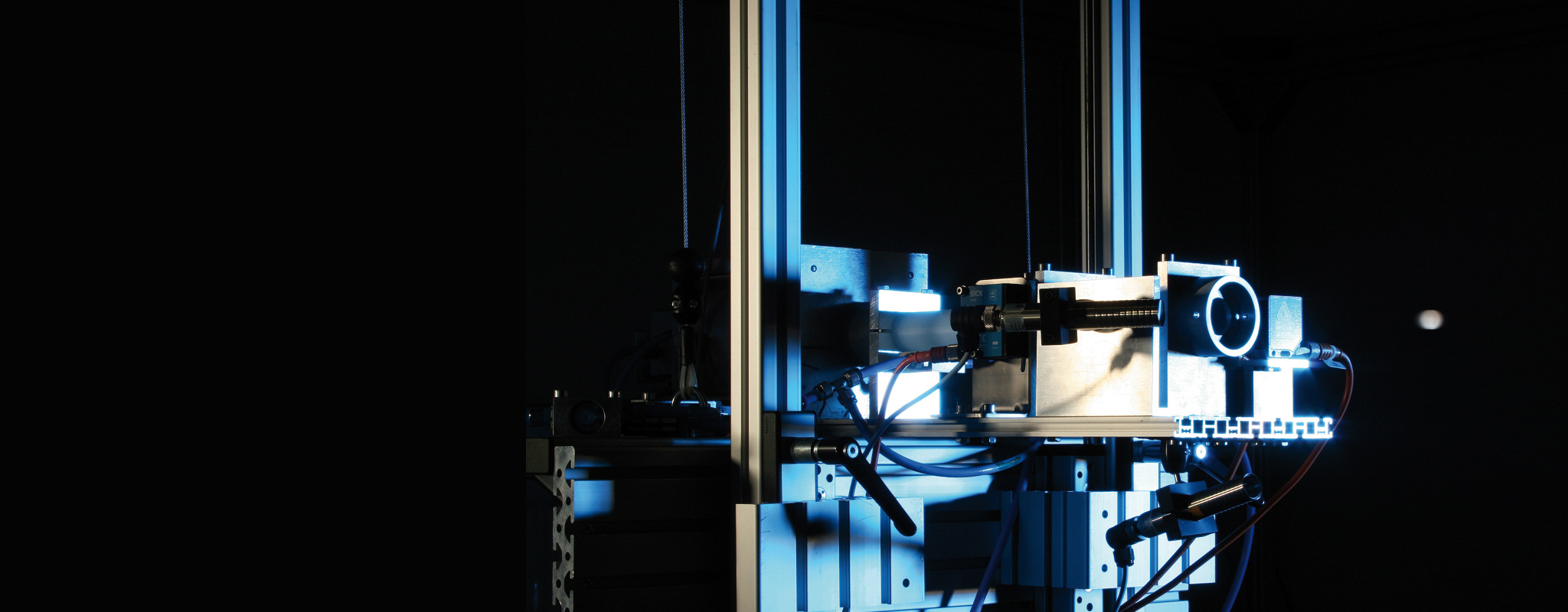

TestLab Solar Thermal Systems – Hagelschlagprüfstand

Zur Durchführung von Hagelschlagprüfungen an Solarkollektoren als auch Dach- und Fassadenkomponten. Die Hagelschlagkanone wurde von Mitarbeitern des Fraunhofer ISE entwickelt und gebaut. Dabei sind Echteis Hagelschlagprüfungen mit Durchmessern von 25-45 mm möglich. Das Verfahren erfüllt dabei die einschlägigen Normanforderungen.

© Fraunhofer ISE

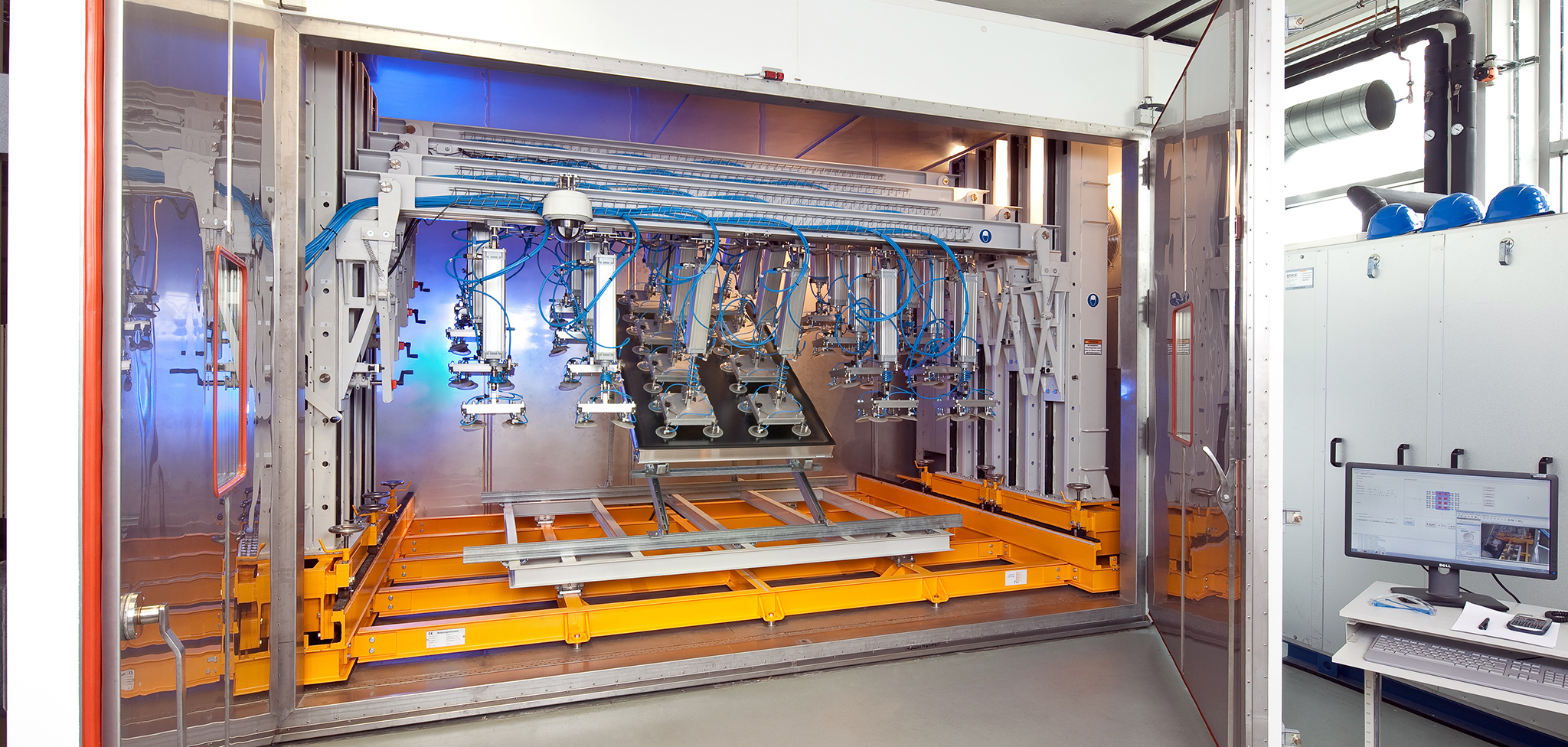

TestLab Solar Thermal Systems – Mechanischer Belastungsprüfstand

Zur Durchführung von mechanischen Belastungsprüfungen an Kollektoren mit ihren Befestigungssystemen bis hin zur Tragwerksanbindung. Die Prüfverfahren sind voll akkreditiert. Der Prüfstand befindet sich in einer Klimakammer womit unterschiedliche Umgebungsbedingungen realisiert werden können.

© Fraunhofer ISE

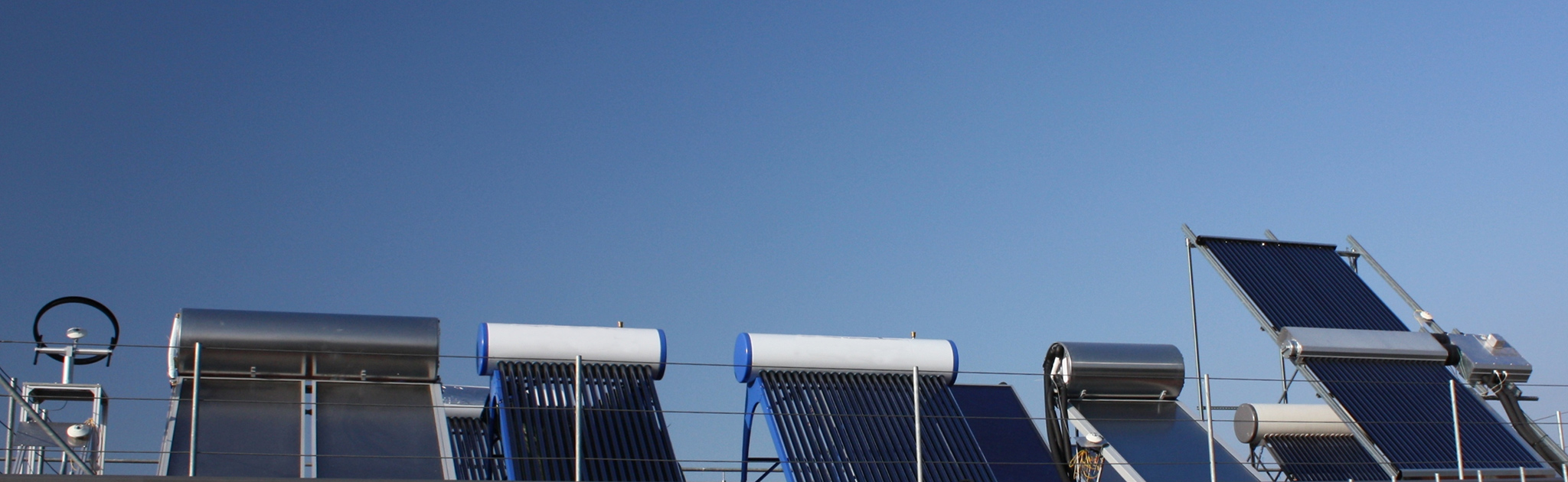

TestLab Solar Thermal Systems – Speicher und Systemprüfstände

Zur Bestimmung der charakteristischen Parameter von Speichern und Systemen. Es sind dabei Prüfungen zur Zertifizierung von Systemen oder Speichern möglich. Weiterhin ist der Prüfstand bestens zur Einordnung der Energieeffizienzkennzeichnung ("energy label" nach EU Verordnung Nr. 812/2013) gerüstet. Die Prüfstände sind im Rahmen des TestLab Solar Thermal Systems vollständig zur Durchführung von Messungen nach EN 12976 und EN 12977 sowie weiteren Normen akkreditiert.

© Fraunhofer ISE

TestLab Solar Thermal Systems

Alle ausklappen Alle einklappen

Das TestLab Solar Thermal Systems prüft solarthermische Komponenten und Komplettsysteme. Darüber hinaus unterstützen wir unsere Kunden bei der Entwicklung ihrer Produkte. Wir sind eine durch DIN CERTCO anerkannte Prüfstelle und durch die DAkkS (Deutsche Akkreditierungsstelle) nach DIN EN ISO/IEC 17025:2018. akkreditiert. Für unseren weltweiten Service stehen uns eine große Freibewitterungsfläche sowie mit modernster Technik ausgestattete Labore zur Verfügung. Unser Team aus erfahrenen Prüfingenieuren und Wissenschaftlern hat bereits weit über 500 Kollektoren und Anlagen vermessen und charakterisiert.

Wir freuen uns auf eine erfolgreiche Zusammenarbeit!

Zu diesem Thema aus unserem Forschungsblog »Innovation4E«:

Voll akkreditiert und weltweit akzeptiert: Solarkollektoren aus der ganzen Welt werden im TestLab Solar Thermal Systems getestet

Blogbeitrag von Korbinian Kramer

Dr. Korbinian KramerUm die Qualität von Solarkollektoren und anderen thermischen Wärmeerzeugern, z. B. Wärmepumpen, sicherzustellen und für Transparenz auf dem internationalen Markt zu sorgen, spielen akkreditierte Testeinrichtungen heute eine wichtige Rolle. Wie eine Testeinrichtung in diesem Umfeld agiert und sich dabei immer wieder neu erfindet...

Weiterlesen auf blog.innovation4e.de

Zertifizierungspfade

  • Solar Keymark® (ISO 9806)
  • SRCC® (ICC 901/SRCC 100)
  • GSCN (Global Solar Certification Network)

Monitoring und in-situ Prüfungen

  • Zertifizierung und Abnahme
  • System – und Anlagenmonitoring
  • Datenvisualisierung
  • Kundenspezifische Analysen

Werksinspektionen

  •  Solar Keymark Factory / Physical Inspections
  • Probennahme (auch Remote Sampling)

Mechanische Belastungsprüfungen

  • Druck-, Zug- und Schublastprüfungen
  • Gradierte Lastaufprägung
    (z. B. ungleichmäßig verteilte Schneelast)
  • Variable Umgebungsbedingungen (-40 bis 60 °C)
  • Prüfung von Montage- und Befestigungssystemen
    (max. 12 m2 bei 6000 Pa)





Kollektorprüfungen

Wir prüfen alle Bauarten von thermischen Energiewandlern, u. a.:

  • Solarthermiekollektoren (FPC, ETC)
  • Photovoltaisch Thermische Kollektoren (PVT)
  • Solar Luftkollektoren (SAHC)
  • Solar Luft Wärmetauscher (SAHE)
  • Prozesswärme- und konzentrierende Kollektoren (PTC, LFC, CPC)

Infrastruktur und Prüfmethoden

  • Indoor – Solarsimulator für Leistungs- und Funktionsprüfungen
  • Outdoor – Prüfstände für Leistungs- und Funktionsprüfungen
  • Mobiler Luftkollektorteststand für Leistungs- und Funktionsprüfungen (indoor und outdoor)
  • MPP-Tracker verschiedener Leistungsklassen (PVT)
  • Mobiles Messequipment für Anlagenmonitoring, Leistungs- und Funktionsprüfungen
  • Prüfung nach EN 12975-1 / ISO 9806





Zusatzangebote

  • Echt-Eis Hagelschlagtest (25 mm, 35 mm, 45 mm)
  • Messung optischer Parameter (Absorption, Transmission, Emission, Reflektion)
  • Thermographische Untersuchungen
  • Freibewitterung in unterschiedlichen Klimazonen
  • Heat Pipe Leistungs-Charakterisierung
  • Messung der Formtreue von Spiegeln
  • Bestimmung der Wärmeverluste von Receivern
  • Langzeitmonitoring
  • Korrosionsprüfungen
  • Kundenspezifische beschleunigte Alterungsprüfung
  • Strahlverfolgungsuntersuchungen (Raytracing)
  • Strömungssimulationen
  • Komponenten- und Systemsimulation sowie Modellbildung


Gerne erstellen wir für Sie auf Anfrage auch individuell abgestimmte Angebote.

Logo Global Solar Certification Network

Contact Press / Media

Sekretariat TestLab Solar Thermal Systems

Sprechzeiten: 9-12 Uhr

Fraunhofer ISE
Heidenhofstr. 2
79110 Freiburg

Telefon +49 761 4588-5354

Korbinian Kramer

Contact Press / Media

Dr. Korbinian Kramer

TestLab Solar Thermal Systems

Fraunhofer ISE
Heidenhofstr. 2
79110 Freiburg

Telefon +49 761 4588-5139

Stefan Mehnert

Contact Press / Media

Stefan Mehnert

TestLab Solar Thermal Systems

Fraunhofer ISE
Heidenhofstr. 2
79110 Freiburg

Telefon +49 761 4588-5354

Contact Press / Media

Konstantin Geimer

TestLab Solar Thermal Systems

Fraunhofer ISE
Heidenhofstr. 2
79110 Freiburg

Telefon +49 761 4588-5354

Mitarbeiter des TestLab Solar Thermal Systems
© Fraunhofer ISE
Mitarbeiter des TestLab Solar Thermal Systems (von links nach rechts): Christoph Thoma, Korbinian Kramer, Christian Schmidt, Sven Fahr, Arim Schäfer, Stefan Mehnert und Konstantin Geimer.

Ausgewählte Projekte des TestLab Solar Thermal Systems



© Fraunhofer ISE

KoST

Kostenoptimierung in der Solarthermie durch standardisierte Komponenten und Schnittstellen

zum Projekt


© Fraunhofer ISE

SpeedColl 2

Gebrauchsdauerabschätzung für solarthermische Kollektoren und deren Komponenten

zum Projekt


© Fraunhofer ISE

SEA 2

Entwicklung und Vermessung neuartiger Solarluftkollektoren sowie Untersuchung geeigneter Energienutzungskonzepte

zum Projekt


© Fraunhofer ISE

HoVaLuko

Feldtest mit hocheffizienten Vakuumröhren-Luftkollektoren zur solaren Heizungsunterstützung

zum Projekt

Software zur Berechnung von solaren Luftkollektorfeldern mit Optimierer für momentane Arbeitspunkte - Aircow

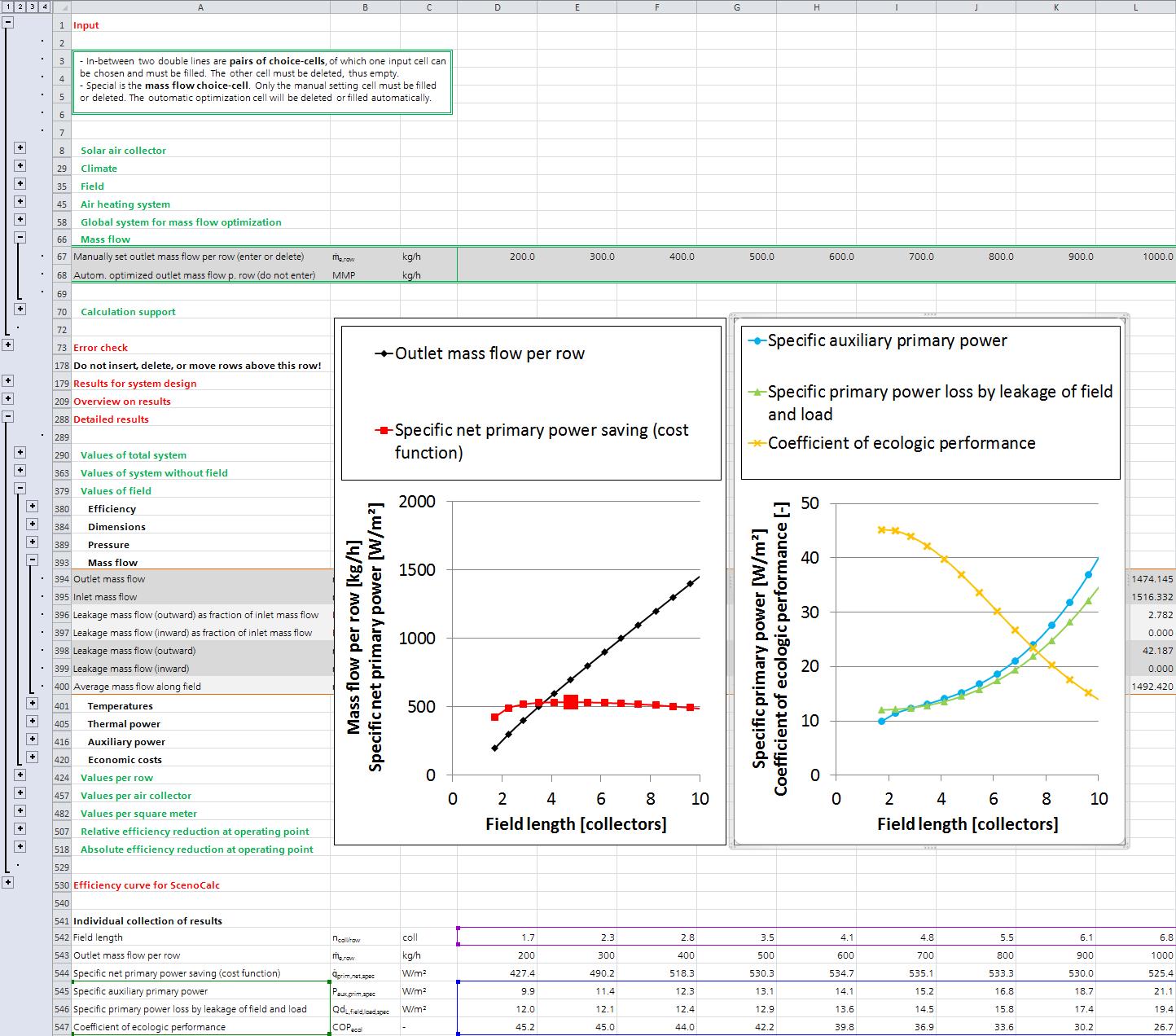

Kleine Parameterstudie auf Basis von Aircow
© Fraunhofer ISE
Kleine Parameterstudie auf Basis von Aircow mit individuellen Diagrammen zur Visualisierung der Modellergebnisse.

Am Fraunhofer ISE wurde ein thermohydraulisches Kennlinienmodell für abgedeckte solare Luftkollektoren entwickelt und in eine Excel-Anwendung übertragen. Im Wesentlichen bietet sie die Möglichkeit, die Dimensionen des Kollektorfeldes und den Massenstrom für momentane Arbeitspunkte im Systemkontext zu berechnen und zu optimieren.
Die Anwendung wird im Rahmen der Solar KEYMARK Zertifizierung genutzt. Die thermohydraulischen Luftkollektorparameter werden dabei in eine vergleichbare Form übertragen, so dass auf dieser Basis der Kollektorjahresertrag für Luftkollektoren in ScenoCalc simuliert werden kann.

In der Excel-Anwendung können die thermohydraulischen Luftkollektorparameter auch anhand der Messpunkte auf Basis von EN ISO 9806 ermittelt werden.
Eine weitere Option der Anwendung unterstützt die Systemauslegung, das heißt, es können Kollektorfelder ausgelegt und die Ergebnisse zur Auswahl von Ventilatoren verwendet werden.
Darüber hinaus unterstützt sie die Entwicklung von Luftkollektoren, und ihre zweckmäßige Struktur eignet sich für wissenschaftliche Studien.





Wichtiger Hinweis: Die Grundlage für Aircow ist eine Vermessung des solaren Luftkollektors in geschlossenem Kreislauf nach EN ISO 9806. Die Ergebnisse einer ausschließlich offen ansaugenden Vermessung sind nicht ausreichend um in Aircow verarbeitet zu werden. Offene Luftkollektoren können jedoch auch mit Aircow berechnet werden, sofern eine Vermessung nach EN ISO 9806 in geschlossenem Kreislauf durchgeführt wurde.

Informationen zur Gültigkeit:
Aircow wurde im Solar Keymark Network im Januar 2017 offiziell zur Verwendung freigegeben.

Download

Aircow_v3.00.xlsm Format: *.xlsm (MS Excel 2010 or later with macros)
Size: 876.7 kB
Developed by: Christian Welz
Download version 3.00 (2016-09-30)
Aircow_v3.00_Manual.pdf Documentation / manual 53 pages, english
Format: *.pdf
Size: 3.6 MB
  Version history:
See last worksheet of modus "B. System Planning, Scientific Studies" within Aircow
