H2Demo - Entwicklung von Demonstratoren zur direkten solaren Wasserspaltung

Laufzeit: 12/2020 - 02/2026
Auftraggeber / Zuwendungsgeber:
Bundesministerium für Bildung und Forschung (BMBF), Projektträger Jülich,
Förderkennzeichen 03SF0619A
Kooperationspartner: AZUR SPACE Solar Power GmbH; HQ-Dielectrics GmbH; Helmholtz Zentrum Berlin; Laytec AG; Plasmetrex GmbH; Sempa Systems GmbH; Technische Universität Ilmenau; Universität Marburg; Universität Ulm; Walter Schottky Institut Technische Universität München; Projekträger Jülich (PTJ)
Projektfokus:
Projektwebseite: h2demo.de
Logo
© Fraunhofer ISE
Logo.

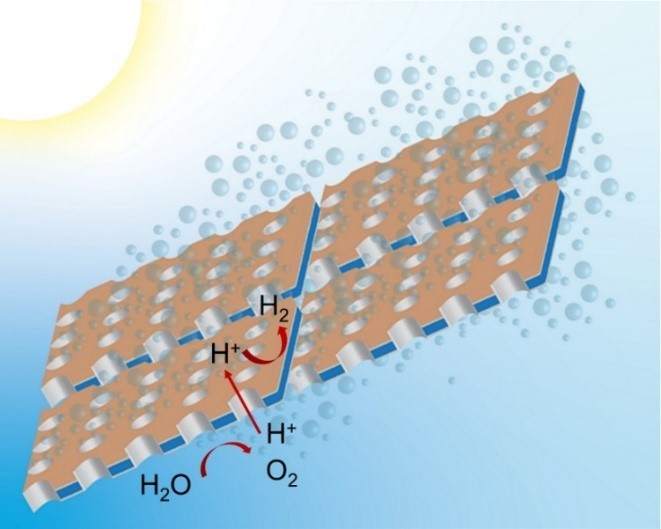

Illustration der direkten Zerlegung von Wasser in Wasserstoff und Sauerstoff mittels Tandem-Absorbern, welche das Sonnenlicht absorbieren und eine ausreichend hohe Photospannung bereitstellen
© Helmholtz-Zentrum Berlin für Materialien und Energie GmbH/Dr. Fatwa F. Abdi
Illustration der direkten Zerlegung von Wasser in Wasserstoff und Sauerstoff mittels Tandem-Absorbern, welche das Sonnenlicht absorbieren und eine ausreichend hohe Photospannung bereitstellen.

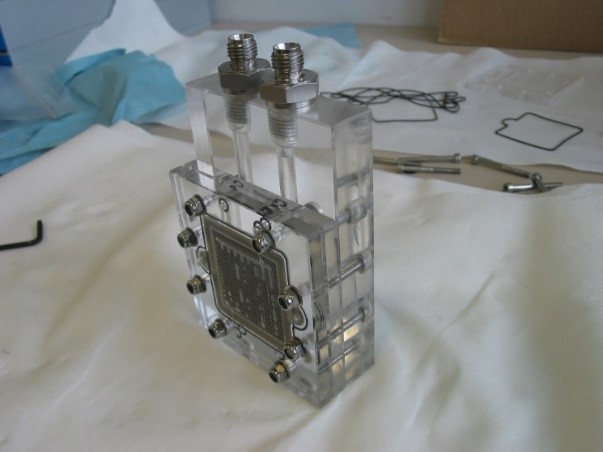

Aufbau eines Prototyps zur solaren Wasserstofferzeugung in einer Kombination von Tandem-Absorber und PEM-Elektrolyseur. Hier befindet sich der photovoltaische Absorber direkt auf der PEM-Elektrolysezelle
© Fraunhofer ISE
Aufbau eines Prototyps zur solaren Wasserstofferzeugung in einer Kombination von Tandem-Absorber und PEM-Elektrolyseur. Hier befindet sich der photovoltaische Absorber direkt auf der PEM-Elektrolysezelle.

Ziel des Projekts »H2Demo« ist es, erstmals größere Demonstratoren für die direkte solare Wasserstofferzeugung herzustellen. Hierunter versteht man die Absorption des Sonnenlichts in einer Halbleiterstruktur, welche eine ausreichend große Photospannung > 1.6 Volt generiert, um Wasser direkt in Wasserstoff und Sauerstoff zu zerlegen. Im Rahmen des Projekts werden besonders vielversprechende Tandem-Absorber aus GaAsP/Si entwickelt, welche beste Chancen auf Wirtschaftlichkeit in Kombination mit hoher Effizienz und Skalierbarkeit aufweisen. Die III-V Materialien zeichnen sich durch eine sehr gute Stabilität aus und wurden bereits in den BMBF geförderten Projekten »III-V-Si« und »MehrSi« eingehend untersucht. Durch direktes Wachstum einer wenige Mikrometer dünnen III-V Schicht auf Silicium konnten Solarzellen hergestellt werden, welche 25.9% der Energie des Sonnenlichts in Strom wandeln – dies ist ein international beachteter Weltrekord für diese Technologie. Aber es bleibt Raum für Verbesserung, denn das Wirkungsgradpotential liegt sogar über 35%.

Im Projekt »H2Demo« werden die GaAsP/Si Tandem-Absorber an die Anforderungen für die Wasserstofferzeugung angepasst, Wachstumsbedingungen sowie die Schichtstruktur mit ihren etwa 20 Einzelschichten optimiert.

Zudem wird ein H2-Modulkonzept auf der Basis von theoretischen Simulationsrechnungen entwickelt. Die Tandem-Absorber werden mit Schutzschichten versehen, welche Korrosion verhindern, gleichzeitig aber elektronisch passivierende Eigenschaften aufweisen und den Ladungsaustausch ermöglichen. Auf die Schutzschichten werden Katalysatoren aufgebracht, z.B. nanostrukturiertes Rhodium oder Platin. Mit einem ähnlichen Ansatz und Tandem-Absorbern aus GaInP/GaInAs haben die Projektpartner bereits in 2018 den momentanen Wirkungsgradrekord von 19% für die direkte photoelektrochemische Wasserspaltung erreicht.

Für die Skalierung und weitere Verbesserung der Technologie werden mehrere Maßnahmen ergriffen: Es werden wirtschaftlichere Prozesse für die Herstellung von GaAsP/Si Tandem-Absorberschichten entwickelt, insbesondere durch eine Optimierung von Wachstumsgeschwindigkeit, Reaktordurchsatz und Gasausnutzung in der III-V Epitaxie. Neue Schutzschichten werden mittels Atom-Schicht-Abscheidungen ALD auf die Absorber aufgebracht. Es handelt sich hierbei um wenige nm dünne Schichten, welche teilweise schon in modernen Silicium Solarzellen zum Einsatz kommen. Für die Katalysatoren müssen neue Prozesse zur homogenen Abscheidung auf großen Flächen entwickelt werden. Diese Skalierung bringt neue Herausforderungen mit sich, ist aber ein entscheidender Schritt, um die Relevanz der direkten Wasserspaltung zu zeigen.

Am Ende des Projekts werden Module mit einer Größe von mindestens 1300 cm2 und einer Solar-zu-Wasserstoff Umwandlungseffizienz > 15% angestrebt. Die Materialien und Herstellungsprozesse werden dabei fortlaufend auf ihre Skalierbarkeit sowie Umwelt- und Wirtschaftlichkeitsaspekte hin überprüft. Das Konsortium aus fünf Firmen (davon drei KMUs), vier Universitätsgruppen und zwei außeruniversitären Forschungseinrichtungen stellt sich der Aufgabe den Nutzen und das Potential der direkten Wasserspaltung auf höchstem internationalem Niveau nachzuweisen.
