FIHLS – Fassaden Integrierte Heizung+Kühlung, Lüftung und Sanitär

Im Verbundvorhaben »FIHLS« wurden haustechnische Komponenten für die einfache Integration in die Dämmebene der Gebäudehülle erforscht, entwickelt und angepasst. Der Fokus lag dabei auf der Sanierung von Wohngebäuden sowie auf der Minimierung der Eingriffe in die Gebäudesubstanz. In Verbindung mit Niedrigexergiesystemen zur Wärmeversorgung bietet sich so ein äußerst sinnvoller technischer Sanierungsansatz. Erforderlich ist hierfür die Entwicklung von minimalinvasiven Sanierungsmethoden mit der Integration von Heizungs- und Lüftungskomponenten in der Fassade, angepassten Heizflächen und auch die Integration dezentraler Wohnungslüftungssysteme. In diesem Projekt wurden neuartige Verteilsysteme in Kombination mit der Gebäudehüllensanierung untersucht, darunter Dämmelemente, Aufnahmeelemente für Fenster, zentrale- und dezentrale Lüftungsgeräte und Verteilsysteme in der Fassade.

Im Verbundvorhaben »FIHLS« wurden innovative haustechnische Komponenten für die Integration in die Dämmebene von Wohngebäuden erforscht, um Sanierungen minimalinvasiv zu gestalten. Der Schwerpunkt lag auf der Reduzierung von Eingriffen in die Gebäudesubstanz und der Verwendung von Niedrigexergiesystemen zur Wärmeversorgung.

Systemanalyse für Fassaden mit integriertem Heiz- und Lüftungssytem

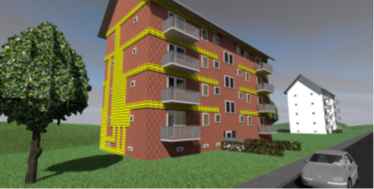

Zunächst wurden eine Marktforschung sowie geometrische Analyse für fassaden-integrierte Technik durchgeführt. Ein virtuelles Mehrfamilienhaus (siehe Abb. 1) diente zur Entwicklung und Simulation der Komponenten. Brandschutzbewertungen sowie Normen wurden berücksichtigt, und Bauabläufe für Fassadenleitungen wurden getestet.

Dämmmaterialentwicklung

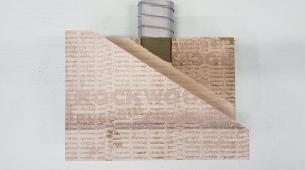

Anschließend erfolgte die Entwicklung innovativer Dämmmaterialien (siehe Abb. 2), die niedrige Wärmeleitfähigkeit und hohe Brandverhaltensklasse erreichen sollten. In diesem Bereich konnte weiteres Entwicklungspotenzial identifiziert werden, welches weiterverfolgt werden sollte.

Technische Komponenten in der Fassade

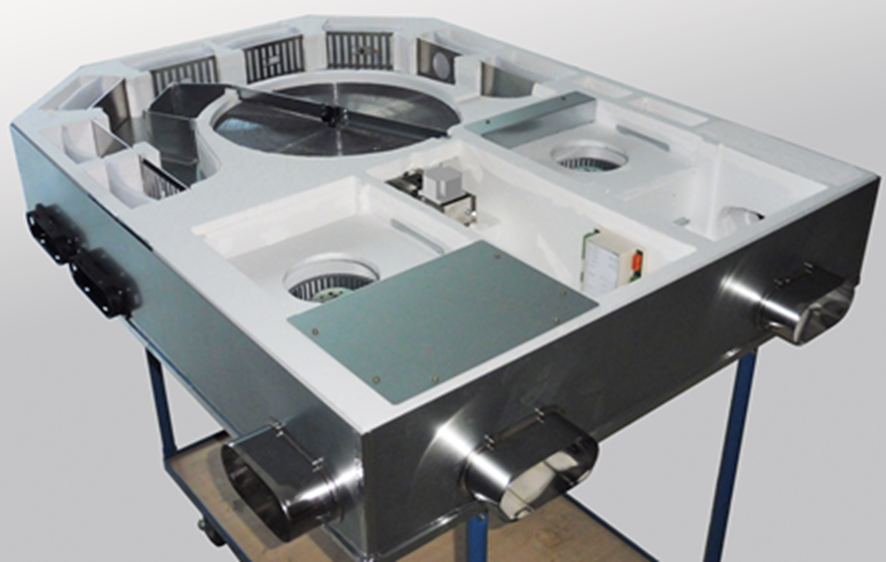

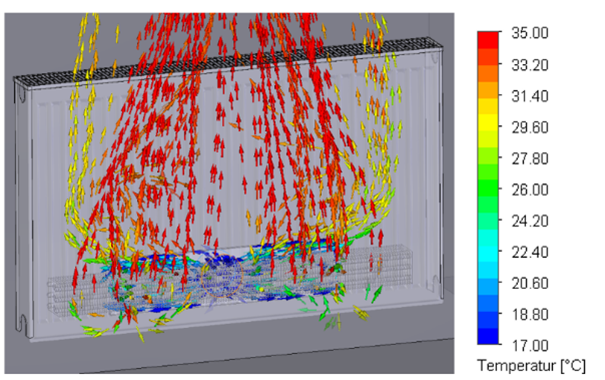

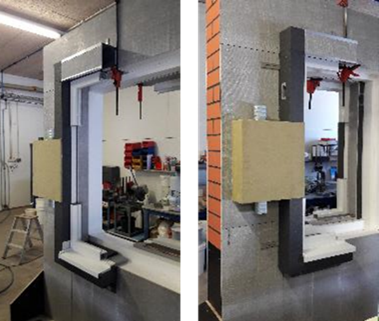

In diesem Teil wurden fassaden-integrierte Heizungs- und Lüftungssysteme entwickelt, einschließlich eines Fenstermoduls (siehe Abb. 4) mit integriertem Luftein- und Auslass. Verschiedene Funktionsmuster wurden getestet, um die Kombination von Heizung und Lüftung zu optimieren. Außerdem wurde ein wohnungszentrales Lüftungsgerät »SWIRL« (siehe Abb. 6) entwickelt. Mit diesem Gerät sowie anderen dezentralen Lüftungsgeräten wurde eine raumweise Regelung ermöglicht und innovative Regelungskonzepte wie die »Matrix-Regelung« und »Fuzzy-Logic« umgesetzt.

Demonstration

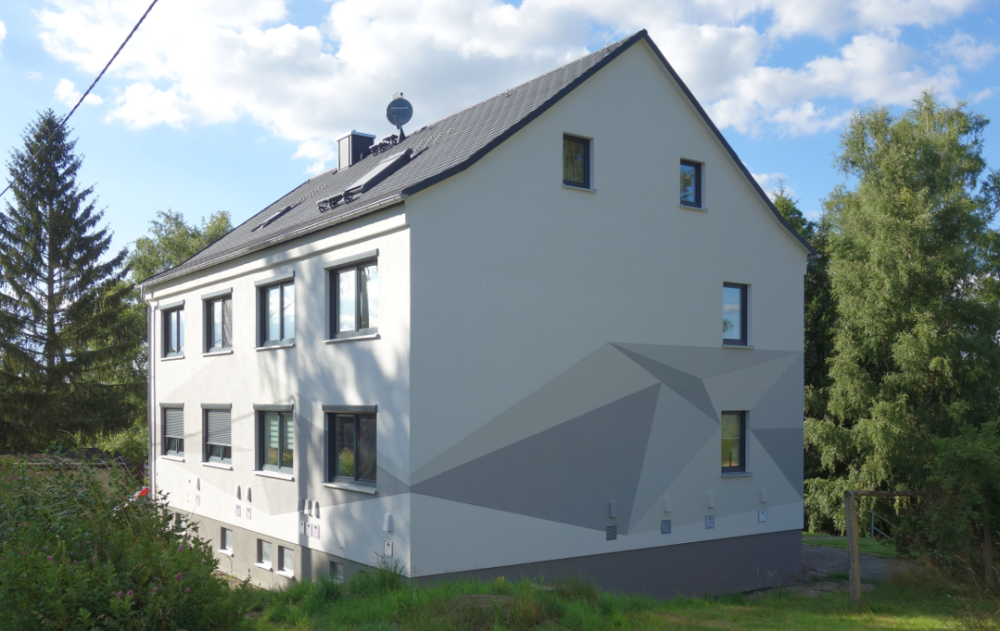

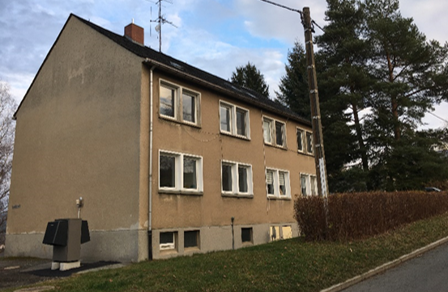

Zum Projektabschluss wurden in Adorf im Vogtland die fassaden-integrierten Systeme installiert und demonstriert.
