Zusätzliche Prüfeinrichtungen

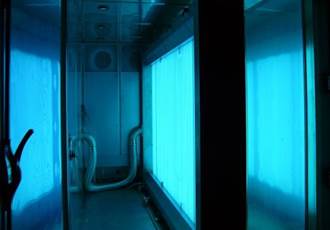

Kammer zur UV-Bestrahlung von PV Modulen unter Feuchtigkeit und Wärmeein-fluss
© Fraunhofer ISE
Kammer zur UV-Bestrahlung von PV Modulen unter Feuchtigkeit und Wärmeein-fluss

Kombinierte UV-Feuchteprüfkammer

Die weltweit einzigartige Prüfkammer im TestLab PV Modules kombiniert die UV-Bestrahlung mit Feuchtigkeit und Wärme. Temperatur und relative Luftfeuchte in der Kammer lassen sich spezifisch regulieren. Ebenso kann die Dosis der Strahlung über die Dauer des Tests festgelegt werden. Es können sowohl kleine Materialproben als auch ganze Module geprüft werden. Aus der Analyse der Veränderungen der Modulkomponenten nach den einzelnen Prüfungen können wertvolle Informationen über Schwachstellen gewonnen werden.

Durch die Kombination mehrerer Klimafaktoren gilt diese Prüfung als besonders realitätsnah.

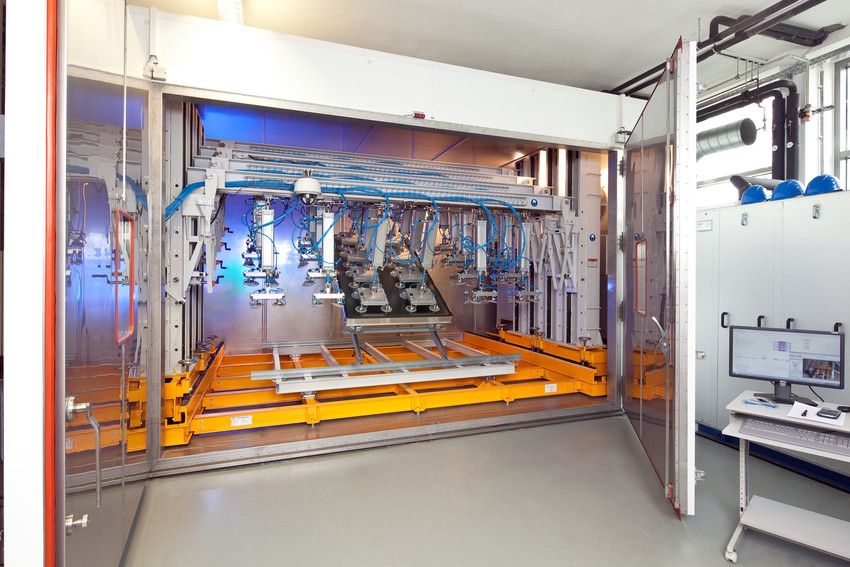

Mechanischer Belastungsteststand für Wind- und Schneelastprüfungen, eingebettet in eine Klimakammer.
© Fraunhofer ISE
Mechanischer Belastungsteststand für Wind- und Schneelastprüfungen, eingebettet in eine Klimakammer.

Erweiterte Mechanische Belastungstests

Entsprechend dem Standard IEC 61215 werden bei der mechanischen Belastungsprüfung PV-Module mit drei Druck- und Zugbelastungszyklen von jeweils ± 2400 Pa getestet. Für besondere Schneebelastungsfälle wird die letzte Druckbelastung mit 5400 Pa durchgeführt. Die Umgebungstemperatur für diesen Test beträgt 25 °C.

In Gegenden mit entsprechenden klimatischen Bedingungen können weit höhere Schneelasten auftreten. Dazu beeinflusst die Umgebungstemperatur die mechanischen Eigenschaften des Moduls. Wir können mechanische Belastungsprüfungen unter folgenden Prüfbedingungen durchführen:

  • Druckbelastung bis zu 10 kPa
  • Temperaturbereich -40 °C bis 60 °C
  • maximale Frequenz für die dynamische Belastungsprüfung von 0,2 Hz

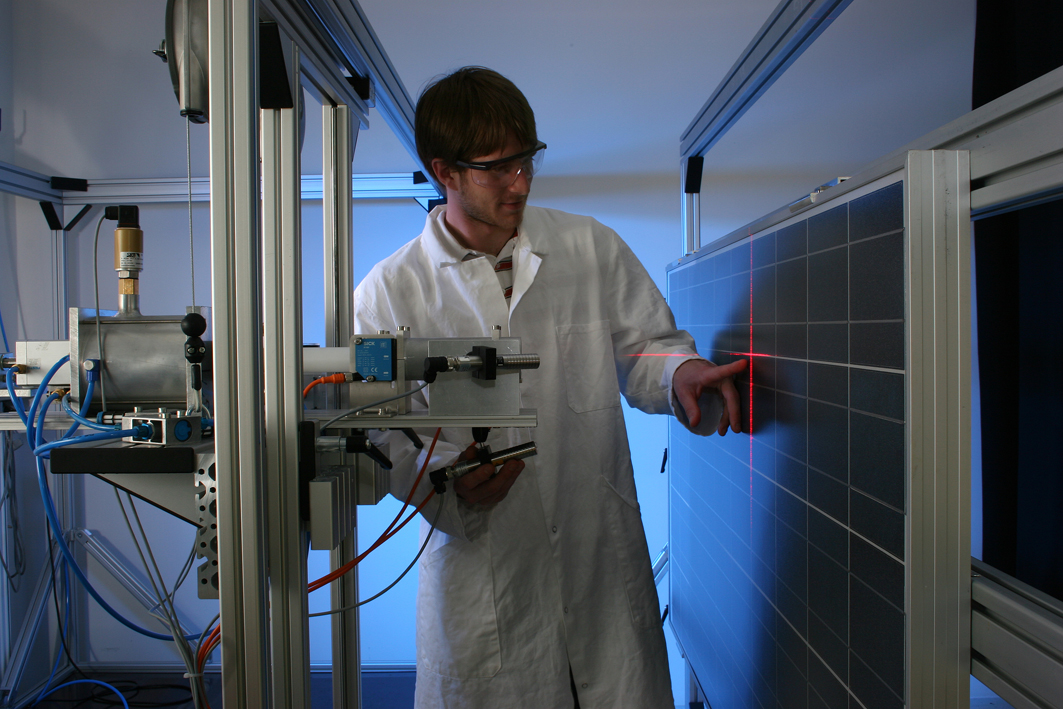

Hageltest mit einer Hagelkorngröße bis zu einem Durchmesser von 45 mm
© Fraunhofer ISE
Hageltest mit einer Hagelkorngröße bis zu einem Durchmesser von 45 mm

Erweiterte Hagelprüfung

Sollen PV-Module oder Komponenten für Gegenden mit einer hohen Wahrscheinlichkeit für extreme Hagelereignisse ausgelegt werden, ist es sinnvoll eine erweiterte Hagelprüfung durchzuführen. Üblicherweise werden Module mit Hagelkörnern von 25 mm Durchmesser beschossen. Wir können die Prüfung darüber hinaus auch mit Hagelkörnern mit einem Durchmesser von 35 mm und 45 mm durchführen.

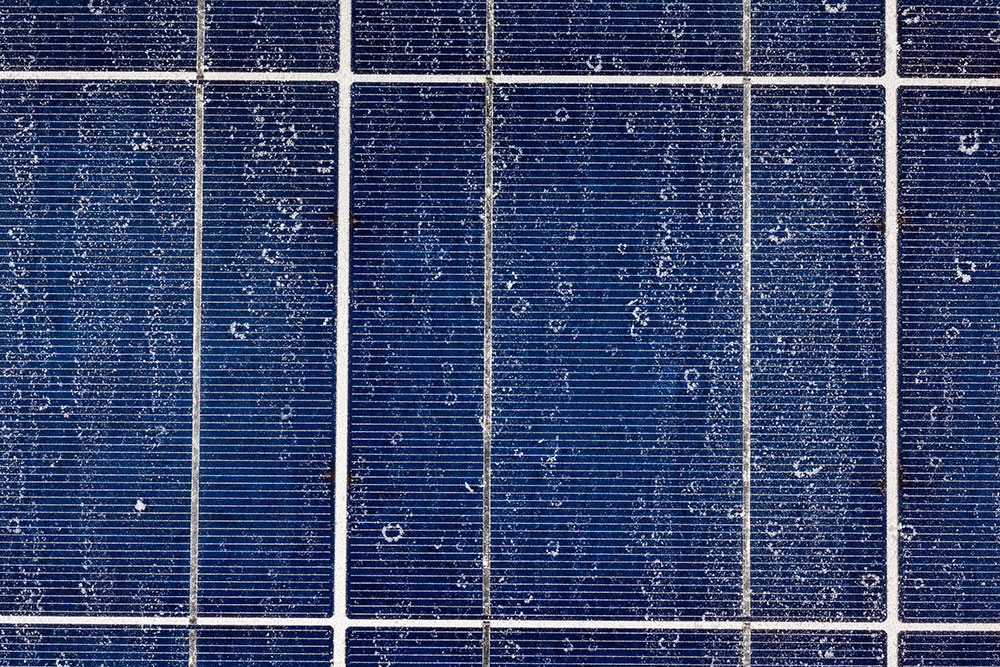

PV-Modul mit Salzrückständen nach Salznebelprüfung
© Fraunhofer ISE
PV-Modul mit Salzrückständen nach Salznebelprüfung

Salznebel-Prüfkammer

Für küstennahe Standorte kann mit einer Salznebelprüfung die Korrosionsbe-ständigkeit von Modulen und/oder deren Unterkonstruktion getestet werden. In unserer Prüfkammer können wir in Anlehnung an folgende Normen prüfen: DIN EN 60068-2-52 (1-6); DIN EN 61701; ISO 9227 / DIN 50021; VDA 621-415.
