Elektrische Sicherheit

Prüfungen zur Zertifizierung von PV-Modulen

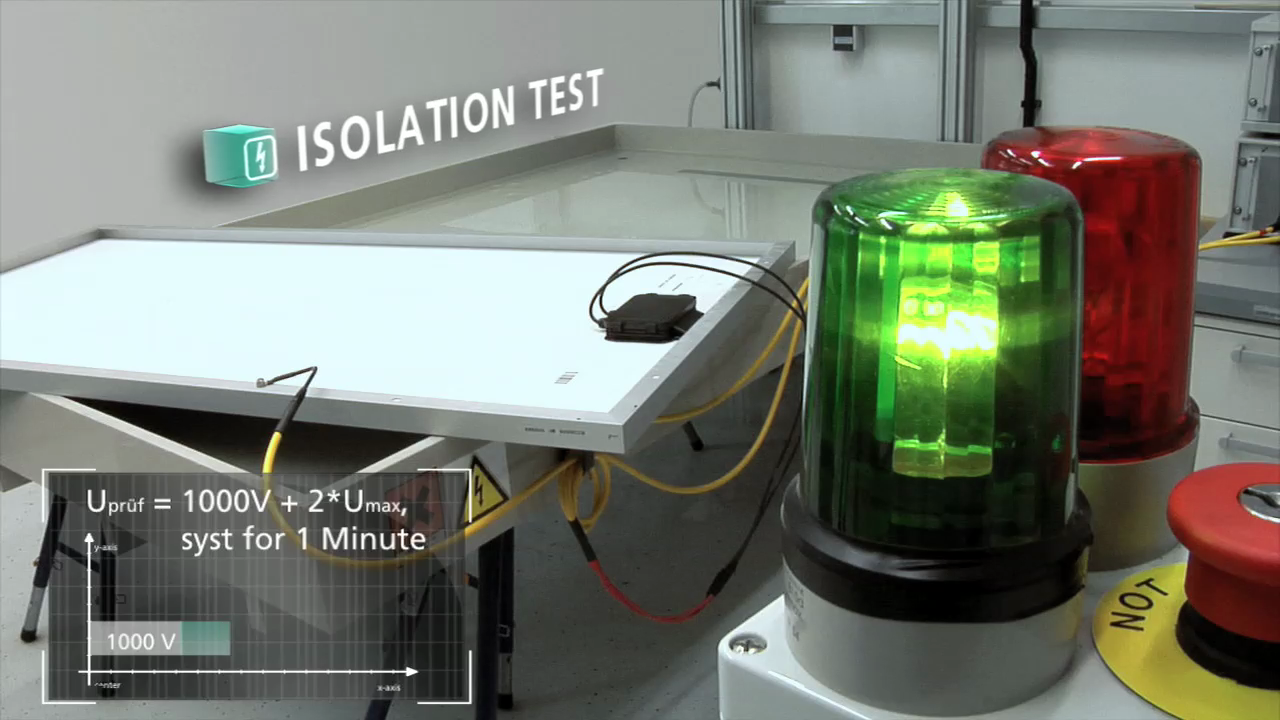

Testanlage zur Prüfung der elektrischen Isolation
© Fraunhofer ISE
Testanlage zur Prüfung der elektrischen Isolation
  • Elektrische Sicherheitsprüfung (wie Stoßspannungs- oder Teilentladungsprüfung)
    Hier wird untersucht, ob die elektrische Isolation eines Moduls große Spannungsstöße aufgrund atmosphärischer Einflüsse (Blitzschlag) oder Schaltvorgängen abfangen kann. Diese Prüfungen sind Teil der elektrischen Sicherheitsprüfungen nach IEC 61730.
    Mit unserer modernen Prüfanlage sind Tests bis 20kV möglich. Dadurch sind wir in der Lage, PV-Module für Systemspanngen von 1500 V und höher zu zertifizieren.

  • Isolationsprüfung
    Mittels Isolationsprüfung wird festgestellt, ob das Modul zwischen den spannungsführenden Komponenten und dem Rahmen oder anderen zugänglichen Teilen des Moduls ausreichend gut elektrisch isoliert ist.

  • Kriechstromprüfung unter Benässung
    In diesem Test wird geprüft, ob Feuchtigkeit, wie Regen, Nebel, Tau oder Schmelzwasser, in die aktiven Teile des Modulschaltkreises eindringen kann, wo sie Korrosion, Masseschluss oder sonstige elektrische Sicherheitsrisiken verursachen kann. Auch wenn das Modul beinahe vollständig in Wasser eingetaucht ist, muss der Isolationswiderstand erhalten bleiben.

  • Robustheit der Anschlüsse
    Bei dieser Prüfung wird festgestellt, ob die Zuleitungen und Anschlüsse des Moduls den Beanspruchungen durch Montage und Gebrauch standhalten.

  • Bypass-Dioden Test
    Beim Bypass-Dioden-Test wird die Eignung der verwendeten Bypass-Diode zur Reduktion der Anfälligkeit für Hot-Spots untersucht.
