Hocheffizienter und integrierter USV-Wechselrichter mit SIC-Transistoren

Hocheffizienter und -integrierter 10kW USV-Wechselrichter mit SiC-Transistoren, 5 l Volumen und einem maximalen Wirkungsgrad von 98,7 %

Laufzeit: November 2014 - Juni 2015
Auftraggeber / Zuwendungsgeber:
ROHM Semiconductor GmbH
Projektfokus:
© Fraunhofer ISE

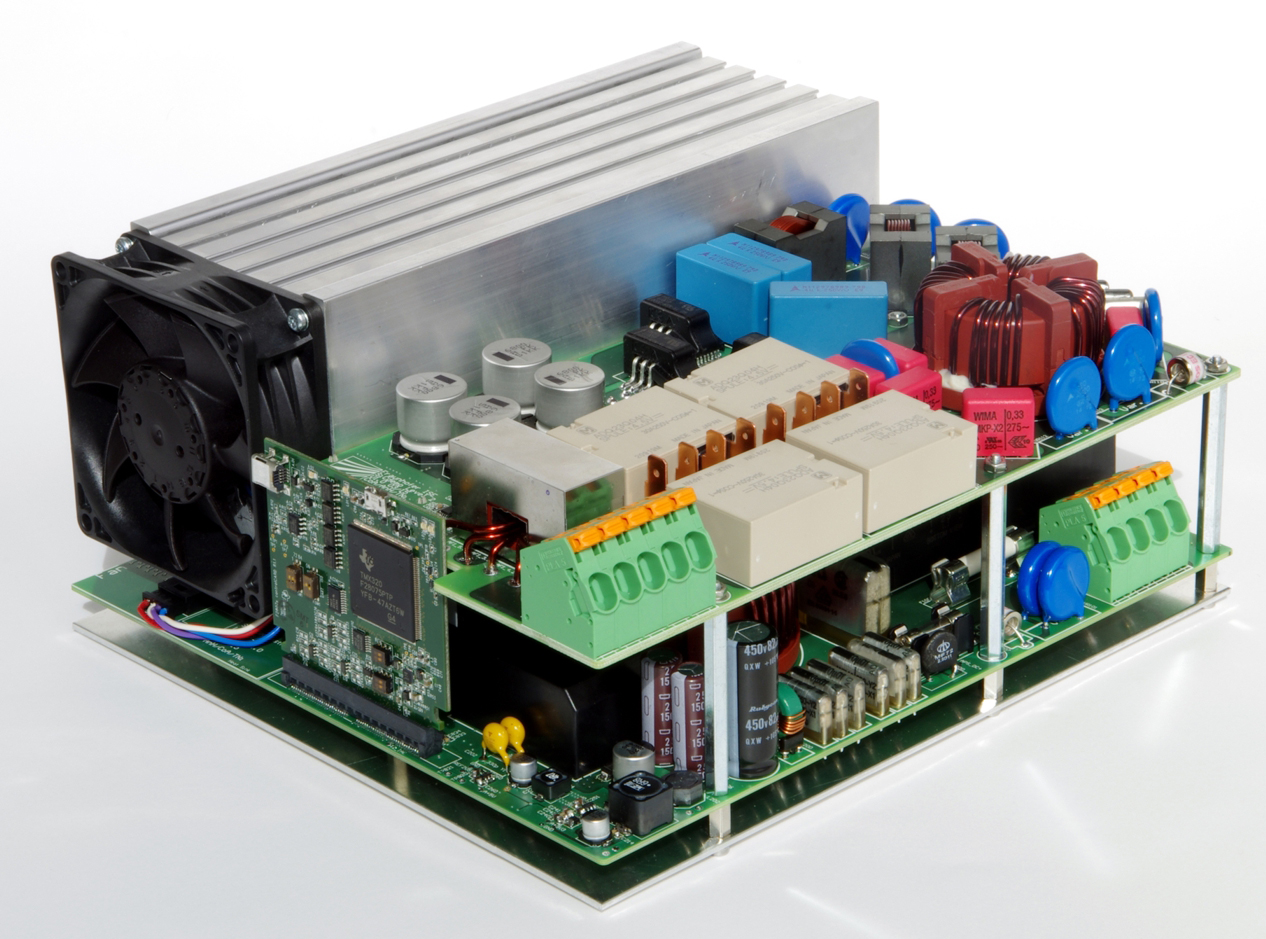

Abb. 1: Dreiphasiger 10kW USV-Wechselrichter mit nur 5 l Volumen und 98,7 % Wirkungsgrad.
© Fraunhofer ISE

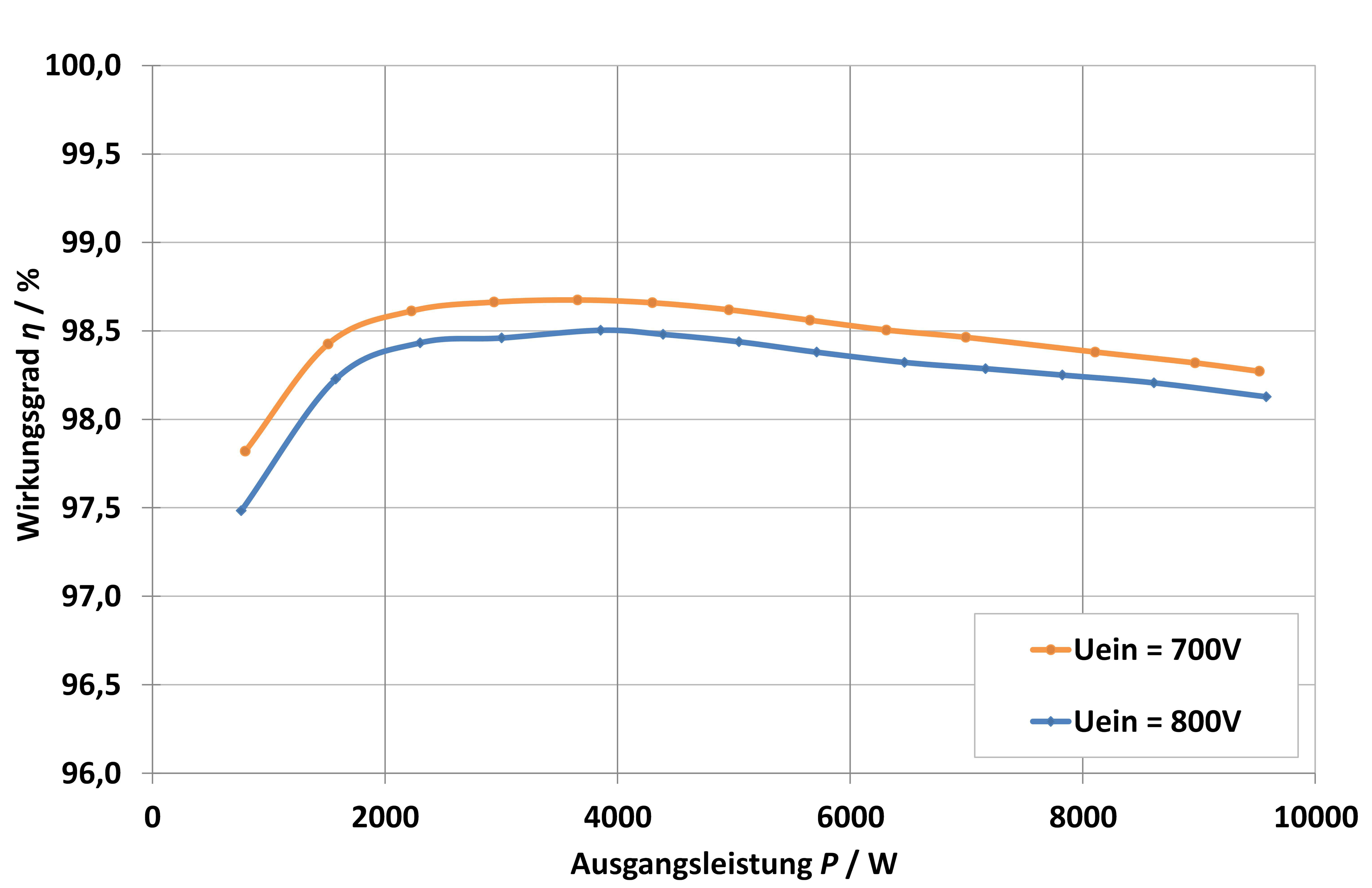

Abb. 2: Wirkungsgradverlauf des Demonstrators über den Ausgangsleistungsbereich.
© Fraunhofer ISE

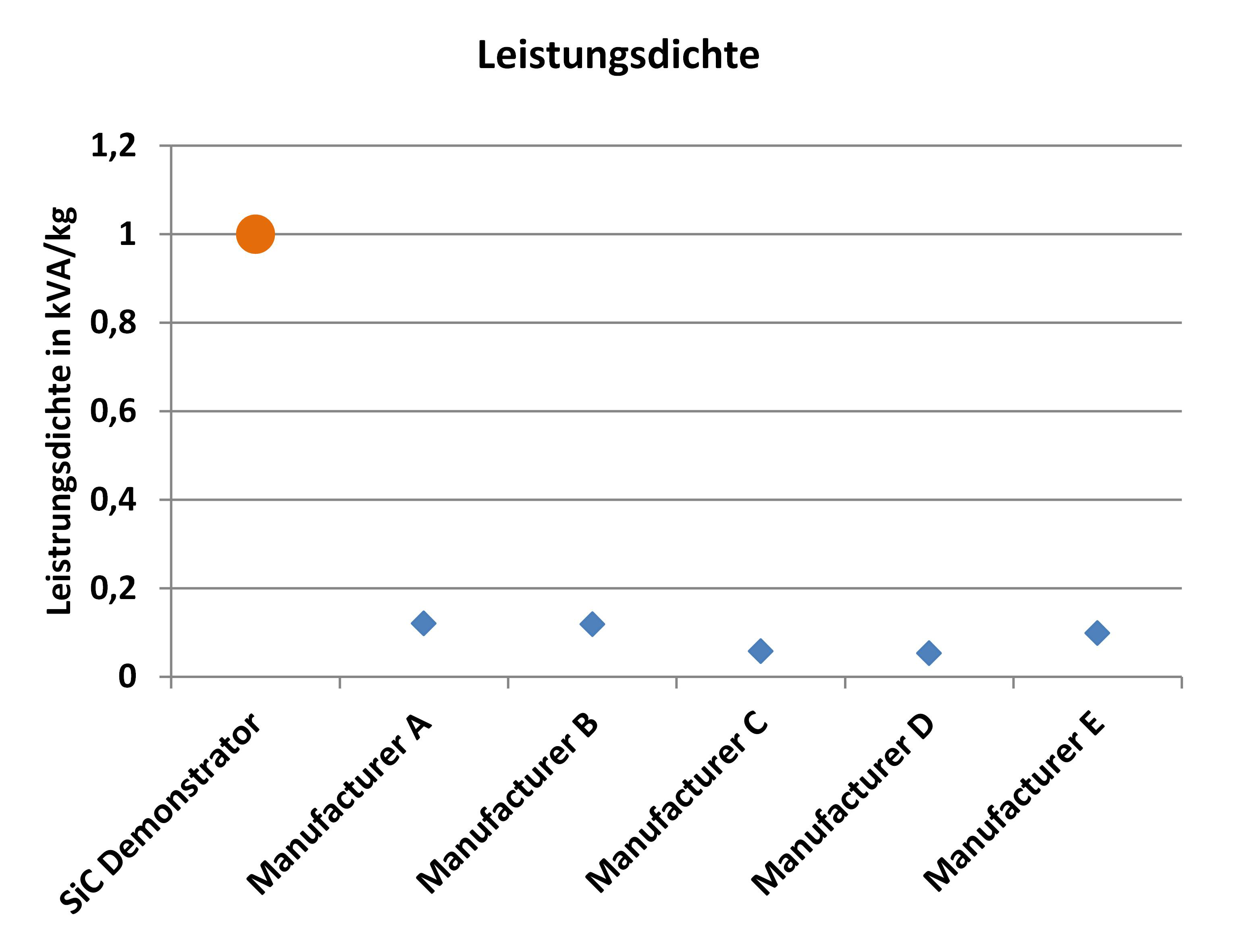

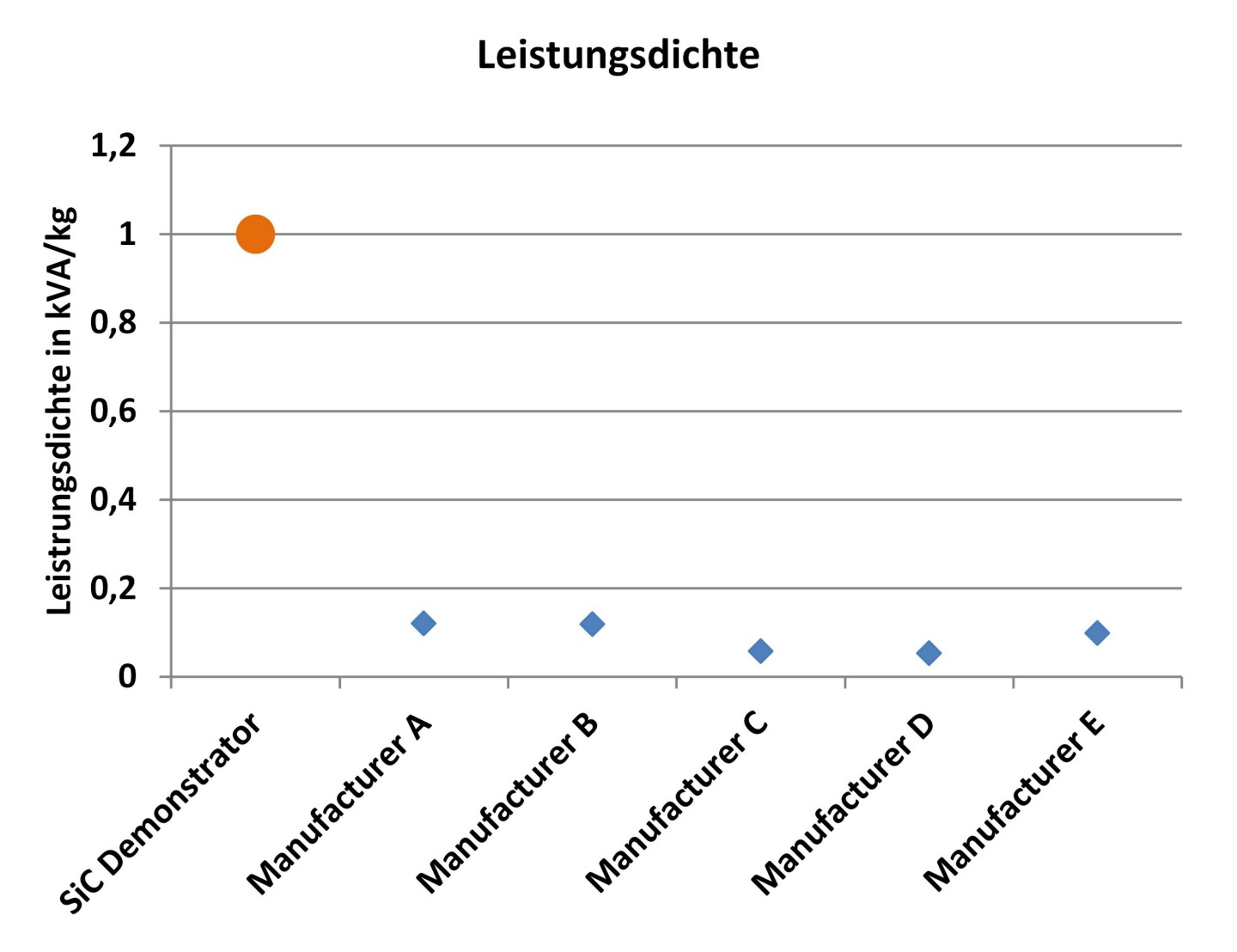

Abb. 3: Vergleich der Leistungsdichte des Demonstrators mit verschiedenen kommerziellen Systemen.

Am Fraunhofer-Institut für Solare Energiesysteme ISE wurde ein hochkompakter Wechselrichter für die Unterbrechungsfreie Stromversorgung (USV) mit einem Wirkungsgrad von bis zu 98,7 % entwickelt. Durch den Einsatz von Transistoren aus Siliciumkarbid (SiC) konnte der Aufbau mit einer Leistung von 10 kW und lediglich 5 l Volumen realisiert werden. Im Besonderen für die Anwendung in sogenannten Online USV-Systemen spielt der Wirkungsgrad eine große Rolle, da diese nicht nur kurzfristige Spannungseinbrüche im Netz kompensieren, sondern der Verbraucher permanent über die USV versorgt wird. Die Ergebnisse lassen sich auch auf andere Bereiche der leistungselektronischen Energiewandlung, in denen Gewicht und Effizienz eine große Rolle spielen, übertragen.

Durch den Einsatz von Transistoren aus Siliciumkarbid (SiC) konnte der Aufbau mit einer Leistung von 10 kW und lediglich 5 l Volumen bei einem gleichzeitig sehr hohen Wirkungsgrad realisiert werden. Die guten dynamischen und statischen Eigenschaften der Transistoren ermöglichen eine Taktfrequenz von 100 kHz. Diese Taktfrequenz ist etwa um den Faktor 5 höher als bei herkömmlichen Bauelemten aus Silicium (Si), ohne dass dabei die Verluste in den Halbleitern wesentlich ansteigen. In der Folge können auch passive Speicherelemente wie Drosselspulen und Kondensatoren im System kleiner dimensioniert werden. Durch die geringen Verluste konnte ein kompaktes Kühlsystem für die Transistoren eingesetzt werden. Insgesamt spart dies Kosten und Material auf Systemebene. Des Weiteren ist der Einfluss des Wirkungsgrads auf die laufenden Betriebskosten in Form von Stromkosten in diesem Fall sehr hoch. Im Vergleich zu einem herkömmlichen System lassen sich durch den Einsatz der neuen Technologie bis zu 40 % der Betriebskosten einsparen. Die höheren Kosten der neuen SiC-Halbleiter können auf Systemebene durch Einsparungen bei den passiven Bauelementen und den laufenden Betriebskosten kompensiert werden. Die als Technologiedemonstrator gedachte Entwicklung zeigt die Möglichkeiten neuer Halbleitermaterialien wie SiC. Mit der zukünftigen Verfügbarkeit von Transistoren für höhere Ströme können auch Systeme mit wesentlich höheren Leistungen realisiert werden.
